Está diseñado para alojar cualquier marca y tipo de filtros y su instalación en sistema de aire acondicionado, extracción o ventilación es sumamente sencilla, lográndose así una instalación más amplia y profesional, dejando obsoletos los bancos de filtros hechos en obra.
FABRICACION
El cuerpo y estructura es de lamina galvanizada, contiene un empaque perimetral de hule para asegurar su hermeticidad.
Los alojamientos para los filtros están considerados de 24×24” por las profundidades requeridas: También se consideran alojamientos para prefiltros 24x24x2” .
Se pueden fabricar en otras dimensiones de filtros y prefiltros.
Para filtros absolutos, los bancos se pueden suministrar con sistemas de fijación y sellado positivo de los filtros.
En casos especiales, la protección exterior es a base de primer cromato de Zinc, epóxica, esmaltes anticorrosivos, pintura electrostática, etc., además se pueden agregar aislamientos térmicos a base de fibra de vidrio con cubierta de lámina galvanizada o de total fabricación en materiales como acero inoxidable ó aluminio.

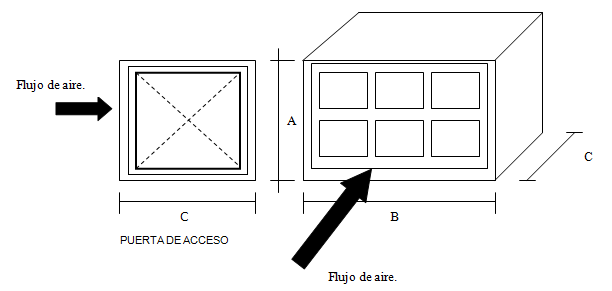

ESQUEMA DEL BANCO DE FILTRACION TIPO UNIVERSAL
CARACTERISTICAS DE LOS MODELOS
|
Modelo |
Filtros Por por cara |
Dimensiones Reales (aproximadas) (mm) |
||
|
(A) |
(B) |
Profundidades (C) 9 15 21 29 36 |
||
|
20-20 |
1 |
686 |
610 |
356 483 660 864 1041 |
|
20-40 |
2 |
686 |
1220 |
356 483 660 864 1041 |
|
20-60 |
3 |
686 |
1830 |
356 483 660 864 1041 |
|
20-80 |
4 |
686 |
2440 |
356 483 660 864 1041 |
|
40-40 |
4 |
1296 |
1220 |
356 483 660 864 1041 |
|
40-60 |
6 |
1296 |
1830 |
356 483 660 864 1041 |
|
40-80 |
8 |
1296 |
2440 |
356 483 660 864 1041 |
|
40-100 |
10 |
1296 |
3050 |
356 483 660 864 1041 |
|
40-120 |
12 |
1296 |
3660 |
356 483 660 864 1041 |
|
60-60 |
9 |
1906 |
1830 |
356 483 660 864 1041 |
|
60-80 |
12 |
1906 |
2440 |
356 483 660 864 1041 |
|
60-100 |
15 |
1906 |
3050 |
356 483 660 864 1041 |
|
60-120 |
18 |
1906 |
3660 |
356 483 660 864 1041 |
Los BANCOS UNIVERSALES pueden tener varias etapas de filtración de diferentes profundidades distribuidas en la dimensión C, por ejemplo, un banco modelo 20-60-29”, puede llevar 3 pre filtros metálicos de 24x24x2”, 3 filtros de bolsas de 24x24x15” y 3 filtros absolutos de 24x24x12”.
Se pueden fabricar en cualquier disposición y dimensiones para filtros no estándar así como en varios módulos de acuerdo a la necesidad de cada proceso.
Lleva 1 puerta de acceso lateral y una tapa de registro del lado contrario.
ACCESORIOS OPCIONALES :
Manómetros analógicos:
Cada banco de filtración puede llevar manómetro diferencial de carátula insertado en la puerta de acceso tipo MAGNAHELIC o puede suministrarse del tipo DWYER como accesorio y con puntas de prueba ya instaladas.
Manómetros eléctricos:
De la misma manera se puede instalar el manómetro diferencial eléctrico para acoplar algún tipo de sistema en campo o simplemente pedirlo con alarma de luces piloto o con sirena.
